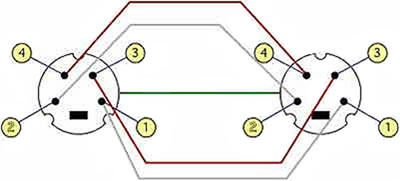

Le cablage est représenté coté soudures.
En gris les masses (blindage fil interne).
En rouge âmes des fils.
En vert masse générale.
1 et 3 : Luminance - 2 et 4 : Chrominance
