Dossier d'électronique

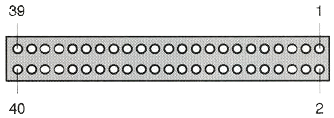

L'IDE
Numéro de
broche |
Signal |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
Reset
GND
D7
D8
D6
D9
D5
D10
D4
D11
D3
D12
D2
D13
D1
D14
D0
D15
GND
Détrompeur |
|
Numéro de
broche |
Signal |
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
|
DMARQ
GND
IOWR
GND
IORD
GND
IORDY
ALE
DMACK
GND
IRQ
IO16
A1
A0
A2
PDIAG
CS0
CS1
HDLED
GND |
|
